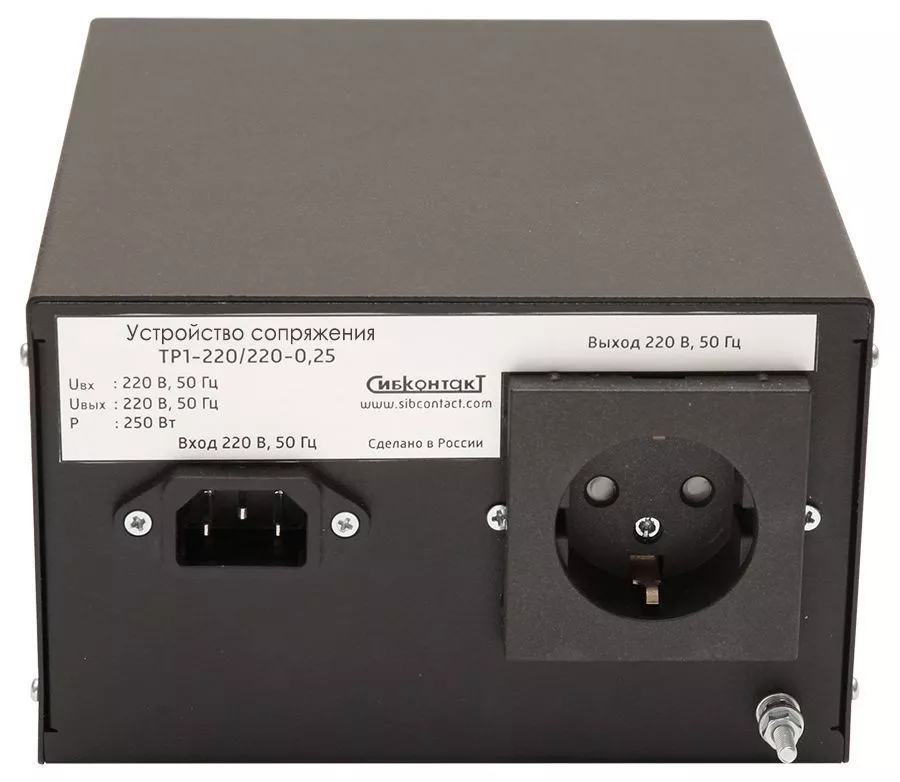

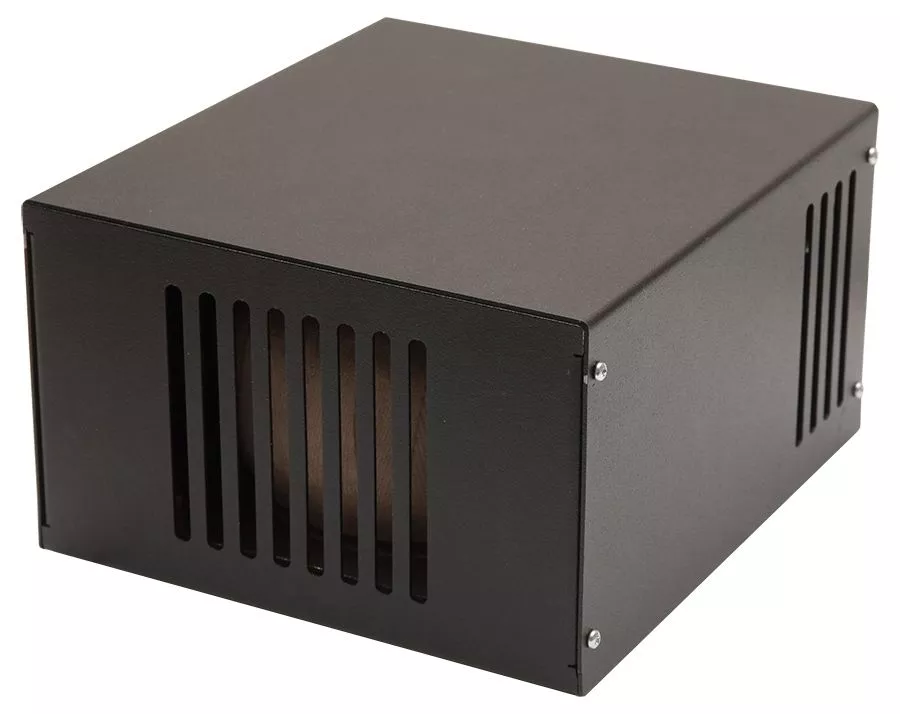

Устройство сопряжения для газового котла ТР1-220/220-0,25

Устройство сопряжения для газового котла ТР1-220/220-0,25
Устройство сопряжения для газового котла ТР1-220/220-0,25
7 600 руб.
-100%
7 600 руб.
- +
Новинка
Артикул:
Цена: 7 600 руб.
7 600 руб.
Товар в наличии
Сравнить товар
В сравнении
Перейти в каталог
  • Номинальная мощность 250 ВА
  • Номинальное входное напряжение 220В
  • Номинальное выходное напряжение 220В

- +
Быстрый заказ
Появились вопросы о товаре?
Иконка-грузовик.png Бесплатная доставка до терминала транспортной компании в г. Москва и г. Новосибирск при отправке по регионам России. Также осуществляется курьерская доставка. Условия доставки уточняйте у менеджера.
Самовывоз: В Москве и Новосибирске действует самовывоз.
Наш отдел продаж работает в будние дни с 7 до 16 по УЛЬСК (UTC +4). Если ваше обращение поступило в нерабочее время – мы перезвоним вам на следующий день.

Или написать нам на почту:
 sale@sibcontact.com
ибп.jpgКомплект "Стандарт 75" + Стабилизатор напряжения Штиль + Устройство сопряжения
ибп.jpgКомплект "Стандарт 100" + Стабилизатор напряжения Штиль + Устройство сопряжения

Газовый котел ошибка E01.
Для чего нужно устройство сопряжения для газового котла  в системе питания ~220 В?

Устройство сопряжения для газового котла необходимо для устойчивой работы фазозависимого газового котельного оборудования (Луна, Бугатти, Baxi (Бакси), Термона, Электролюкс, Лемакс Viessman, Ferroli, Bosch и т.д.) в случае некачественного заземления или его отсутствия.

Компания СибКонтакт разработала Устройство сопряжения для газового котела ТР1-220/220-0,25, которое решает проблемы с отсутствием или некачественным защитным заземлением.
Как показывает практика, фазозависимые котлы могут некорректно работать или выйти из строя при напряжении от 6 В между проводником N и PEN.
Устройство сопряжения осуществляет гальваническую развязку цепи питания газового котельного оборудования от сети питания ~ 220 В, с последующим искусственным занулением (см. рисунок 1), что обеспечивает гарантированное 0 В между защитным заземлением и проводником N.

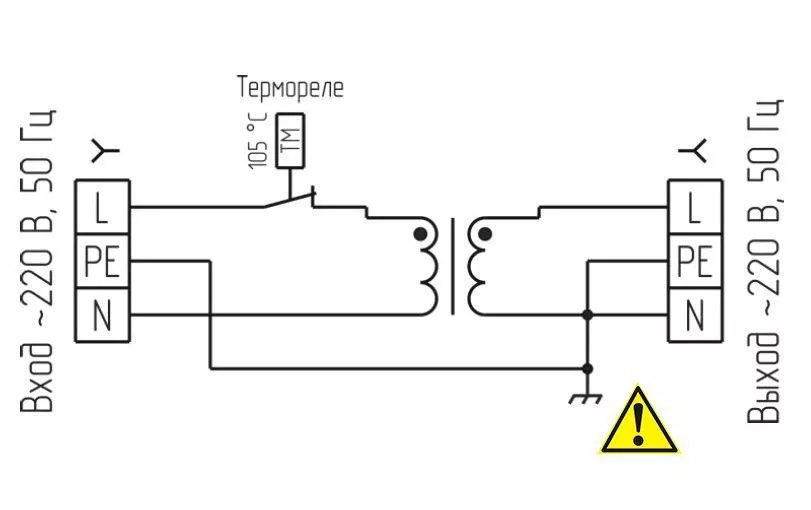

Рисунок 1 – Электрическая схема Устройства сопряжения ТР1-220/220-0,25
В качестве устройства сопряжения можно применить стандартный трансформатор типа ОСМ1, ОСР и т.п. с напряжением на первичной и вторичной обмотках по 220 В. Мощность трансформатора выбирается процентов на 10 - 15 больше суммарной мощности нагрузки.


Как правильно подключить устройство сопряжения к газовому котельному оборудованию?

Способ подключения отопительного котла к источнику бесперебойного питания зависит от модели газового котла. Общим условием для большинства моделей фазозависимых котлов является правильное подключение фазы, нейтрали и наличие качественного защитного заземления. Причем во время переключения ИБП с питания от сети 220 В на питание от аккумулятора и обратно, фазировка должна оставаться прежней. А также нейтраль должна всегда быть подключена к шкафу распределения, где она соединена с защитным заземлением объекта. В противном случае могут возникнуть проблемы, вплоть до поломки, с блоком розжига газового котла. Для обеспечения постоянного соединения входной и выходной нейтрали требуются ИБП со сквозной нейтралью.

Большинство моделей газовых котлов, без дополнительных насосов, потребляют электрическую мощность порядка (100 – 170) Вт, для них подойдет Устройство сопряжения ТР1-220/220-0,25 с мощностью 250 ВА.

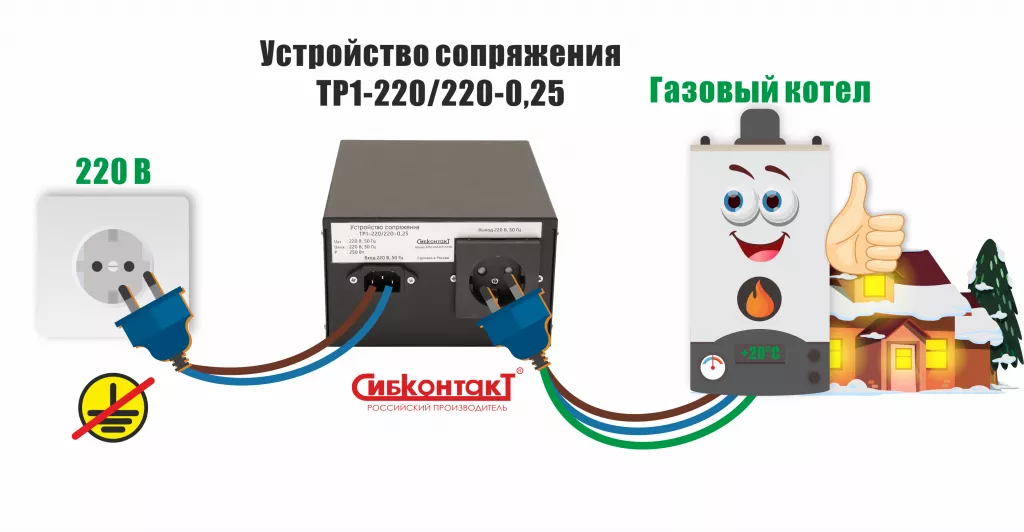

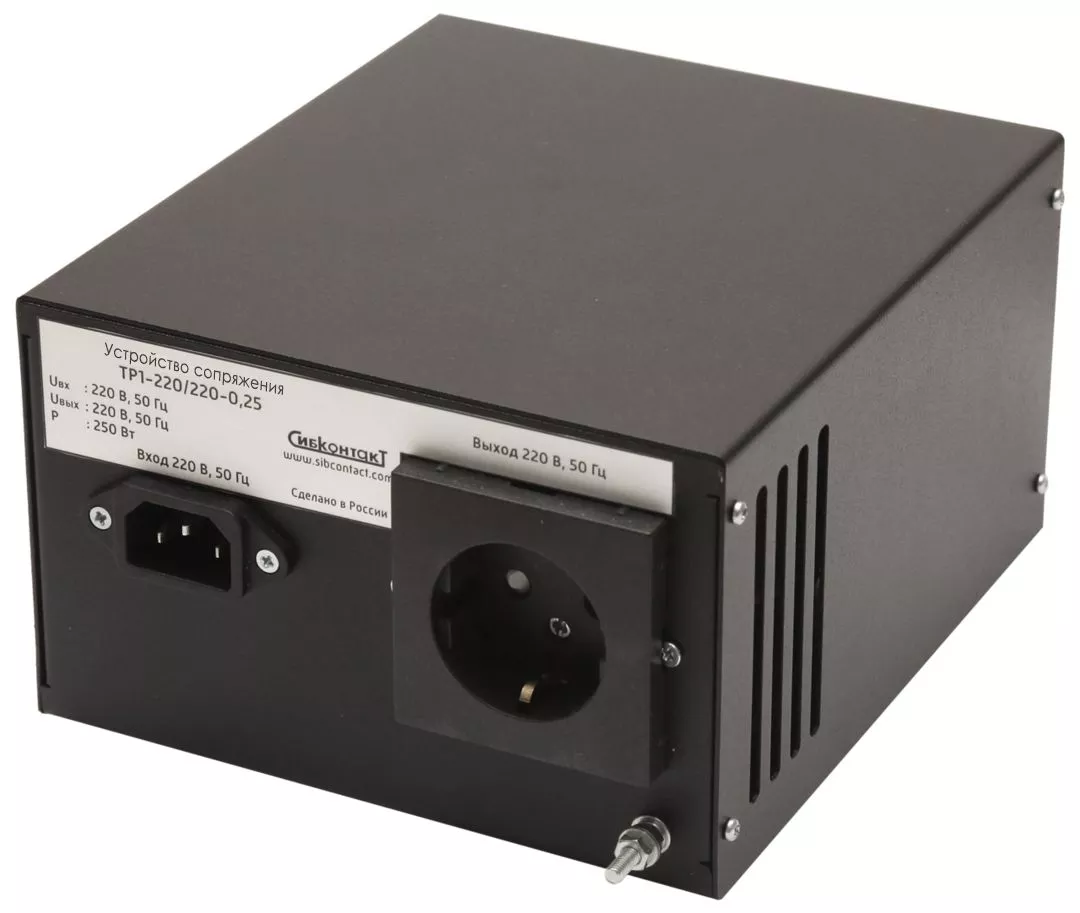

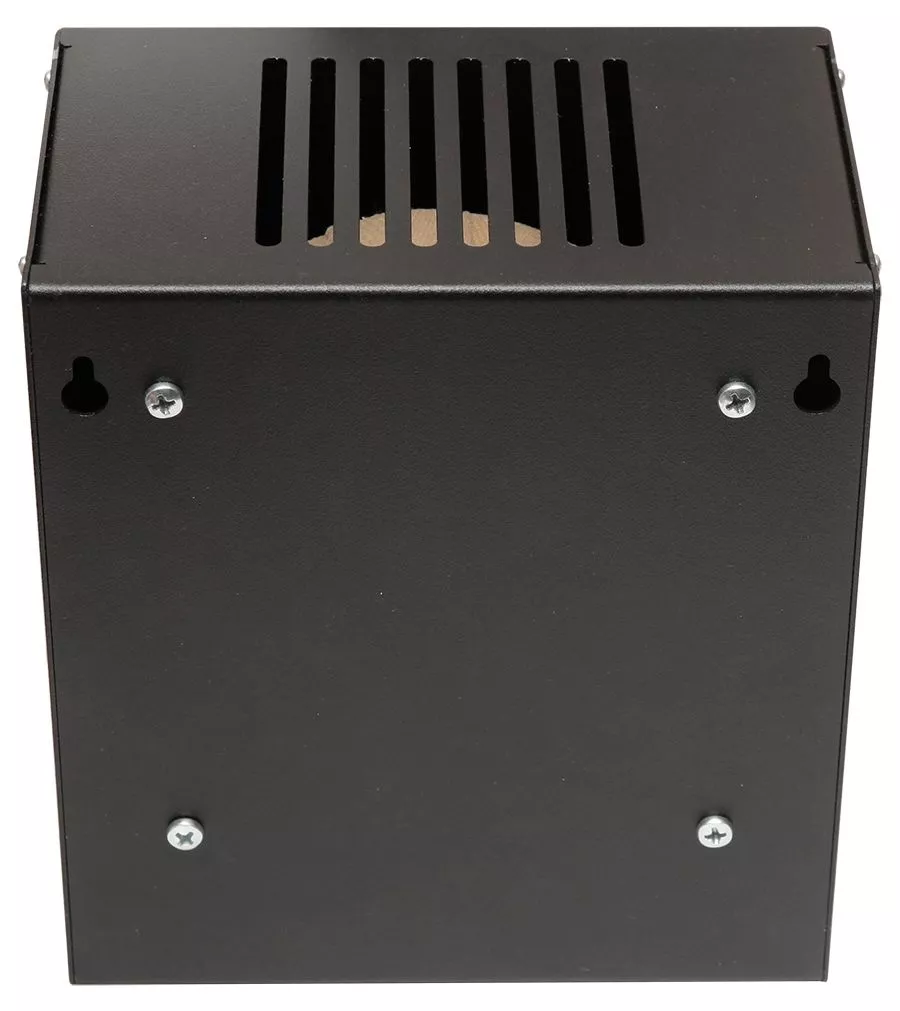

Устройство сопряженияТР1-220/220-0,25 имеет эргономичный корпус, его легко установить и подключить к системе питания газового котельного оборудования. Устройство сопряжения устанавливается в цепь питания ~ 220 В непосредственно перед газовым котлом.

сопряжение и ибпс.png

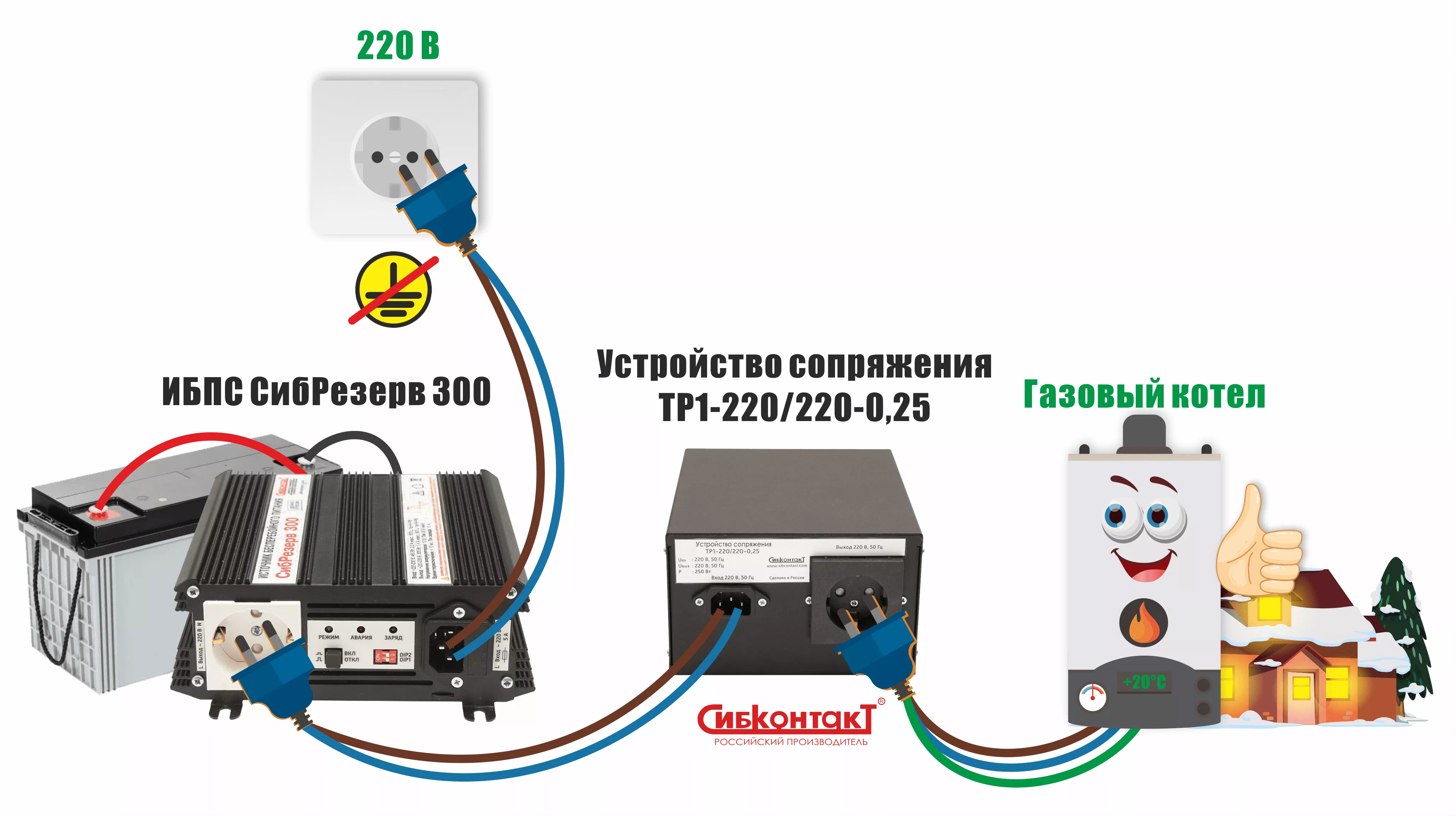

Порядок подключения следующий:

  • отключить газовый котел от источника питания ~ 220 В (сеть ~ 220 В, ИБП, бензо/дизель генератора);
  • подключить сетевой шнур разделительного трансформатора ТР1-220/220-0,25 к источнику питания ~ 220 В (сеть ~ 220 В, ИБП, бензо/дизель генератора);
  • для фазозависимого котла необходимо определить с помощью индикаторной отвертки или другим способом фазу и нейтраль в розетке Устройства сопряжения ТР1-220/220-0,25;
  • подключить газовый котел в розетку Устройства сопряжения ТР1-220/220-0,25 в соответствии с требованиями руководства по эксплуатации, как газового котла, так и Устройства сопряжения ТР1-220/220-0,25;
  • убедиться, что газовый котел включился и корректно работает;
  • все готово!
Проверка системы "ИБП + Устройство сопряжения ТР1-220/220-0,25" для газового котла

ВАЖНО:
Так как отопительные котлы требуют неразрывного соединения нейтрали и защитного заземления, то при проверке работы системы бесперебойного питания следует выключать только один автоматический выключатель, который отключает фазу, нейтраль должна быть подключена всегда.

Проверять систему следует в два этапа:
- первый, когда отопительный котел работает на нагрев (выключить, а затем, через пару минут, включить фазный "автомат", котел при этом не должен выключиться по ошибке блока розжига - E01 или подобного кода ошибки);
- второй, когда котел находится в режиме ожидания (в этом режиме необходимо проверить, что при работе от аккумулятора, т.е. при выключенном фазном "автомате" блок розжига котла включится без ошибок).

Только в этом случае можно быть уверенным, что подключено все правильно (фаза, нейтраль и защитное заземление) и котел правильно работает, как от сети, так и от аккумулятора через ИБП, что в первом, что во втором случаях.


Производство - СибКонтакт, Россия
Гарантия - 24 месяца

 Номинальная мощность нагрузки, ВА
 250
 Номинальное входное напряжение, В
 220
  Номинальное выходное напряжение, В  220
  Частота напряжения, Гц
 50±1
 Габаритные размеры, мм
194х165х104
  Масса не более, кг
 4,5
  Условия эксплуатации
- температура окружающего воздуха, 0С (УХЛ4)

- относительная влажность воздуха при температуре, не более 25 0С, %
+1 ÷ 35

80
