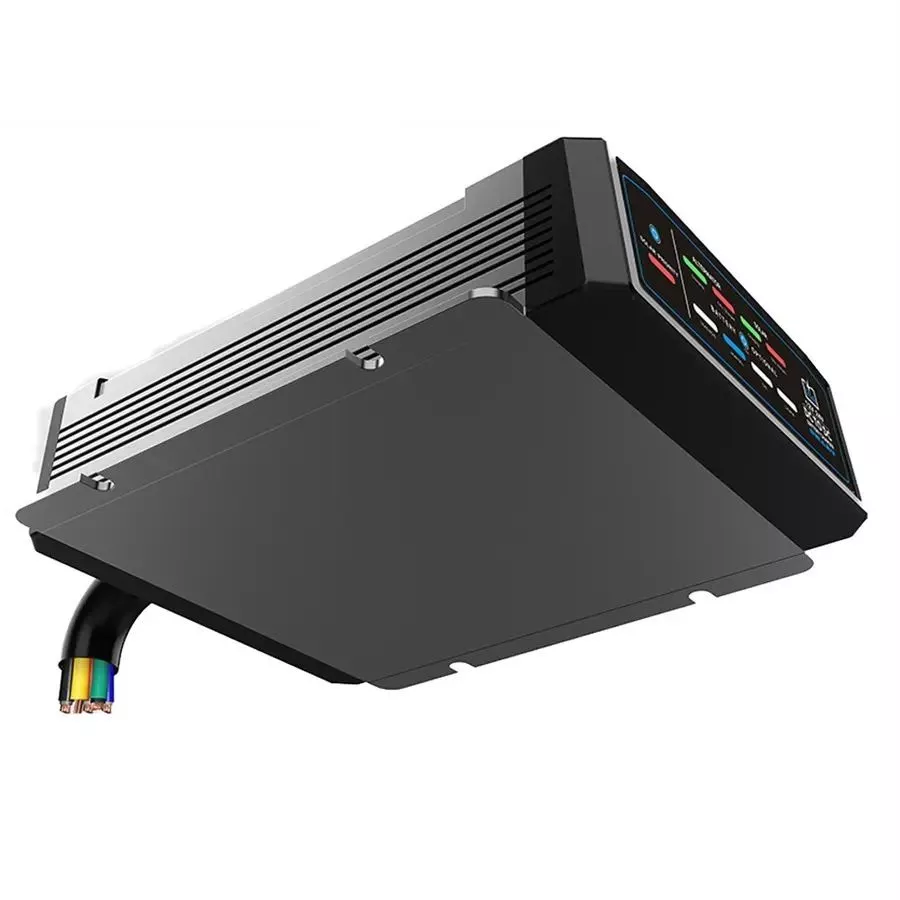

ЗУ12(24)/12-40BM предназначено для зарядки дополнительной аккумуляторной батареи (далее - АКБ) от стартерного (основного) АКБ и/или солнечных панелей. Номинальное входное напряжение 12 В или 24 В, определяется автоматически, выходное номинальное напряжение 12 В. Максимальный ток заряда
от стартерной АКБ -
40 А.
Бортовое зарядное устройство идеально походит для установки в автодома, кемперы, катера, яхты и спецтранспорт.
Процесс заряда начинается в автоматическом режиме после подключения зарядного устройства к стартерной (основной) АКБ.
ЗУ12(24)/12-40BM гарантирует правильный заряд дополнительной АКБ, тем самым увеличивая срок ее службы.
Зарядное устройство постоянного тока

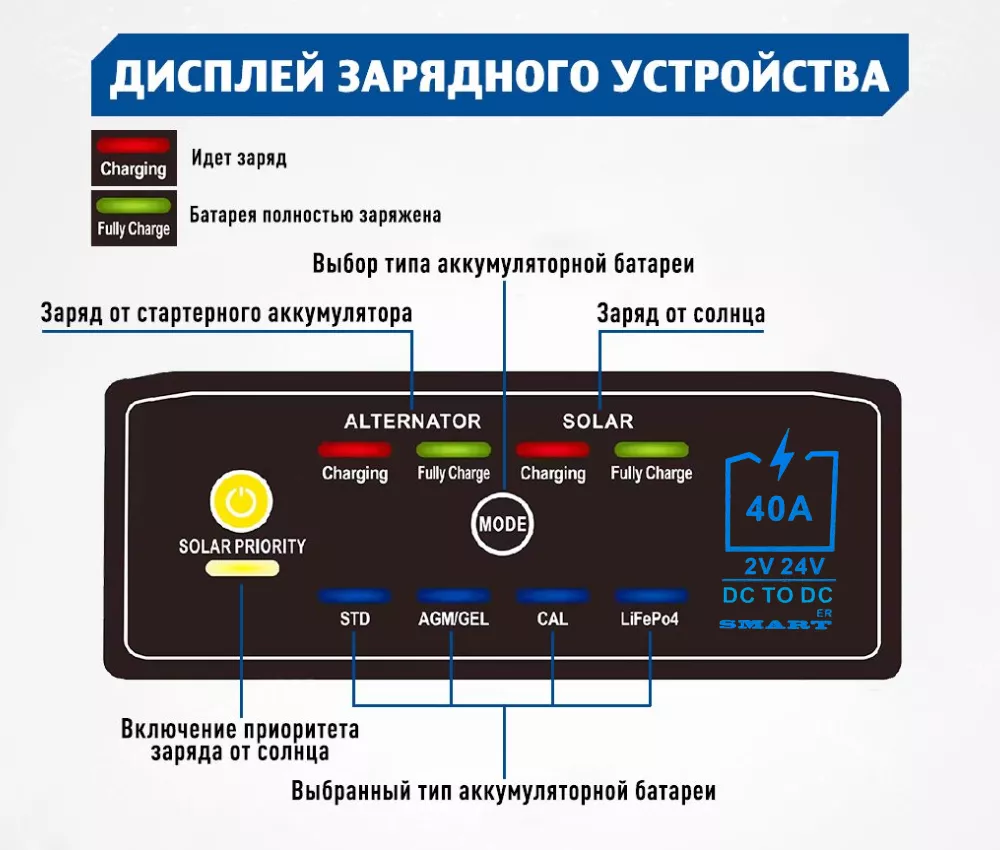

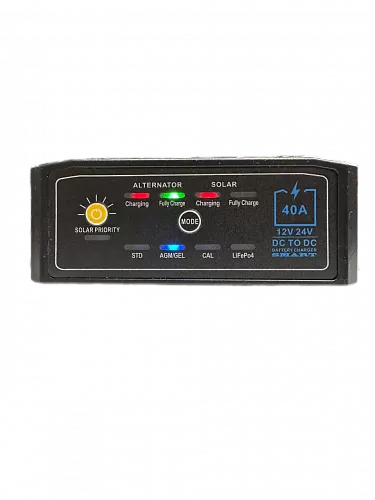

ЗУ12(24)/12-40BM подходит для АКБ типа: AGM/GEL, Calcium, LiFePO4, свинцово-кислотных негерметичных аккумуляторов. Тип выбранного АКБ сохраняется в памяти.

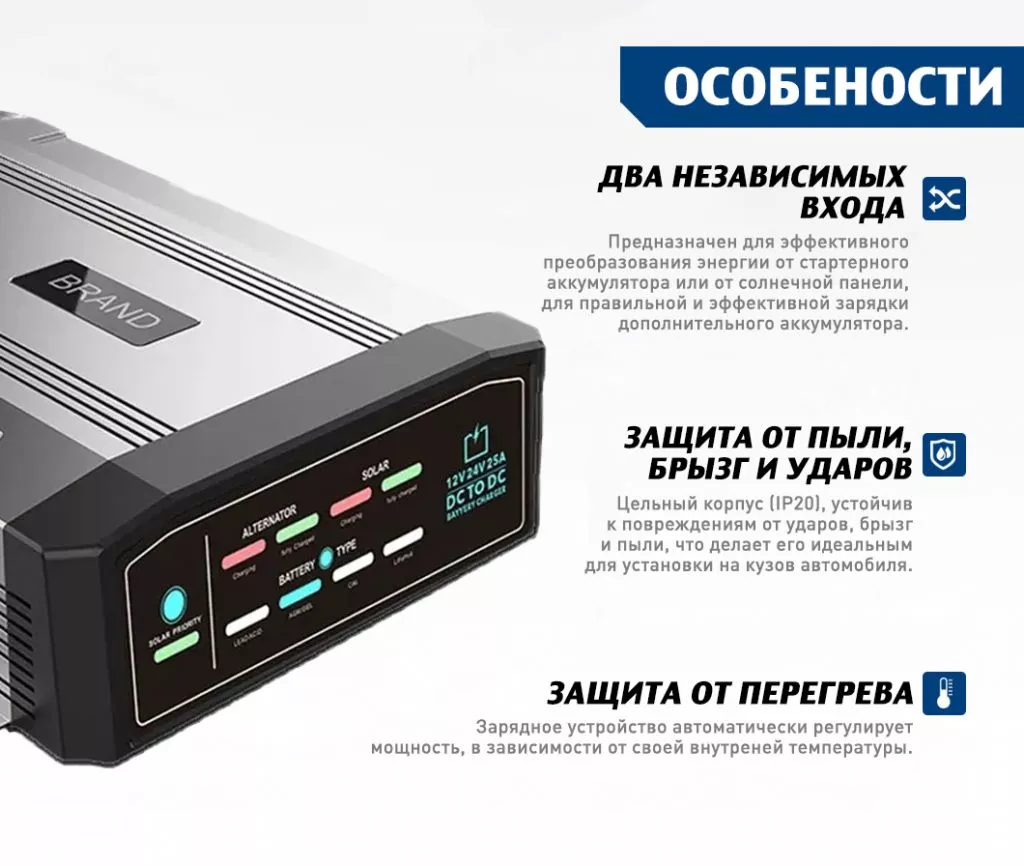

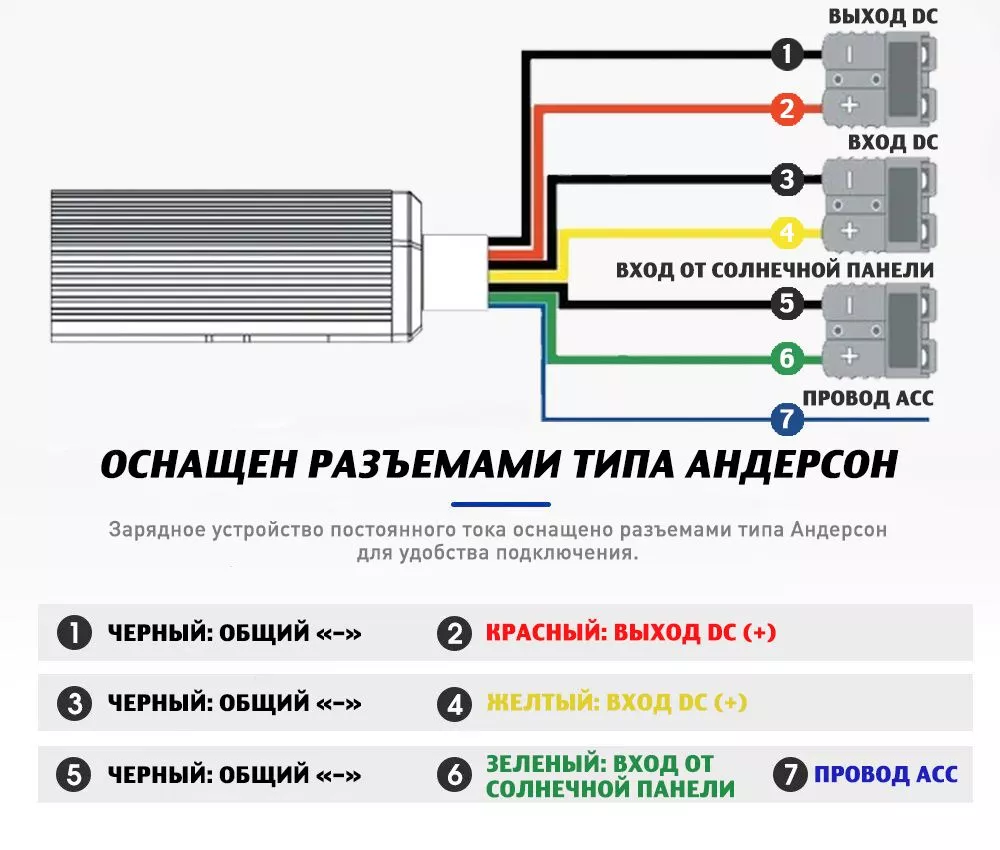

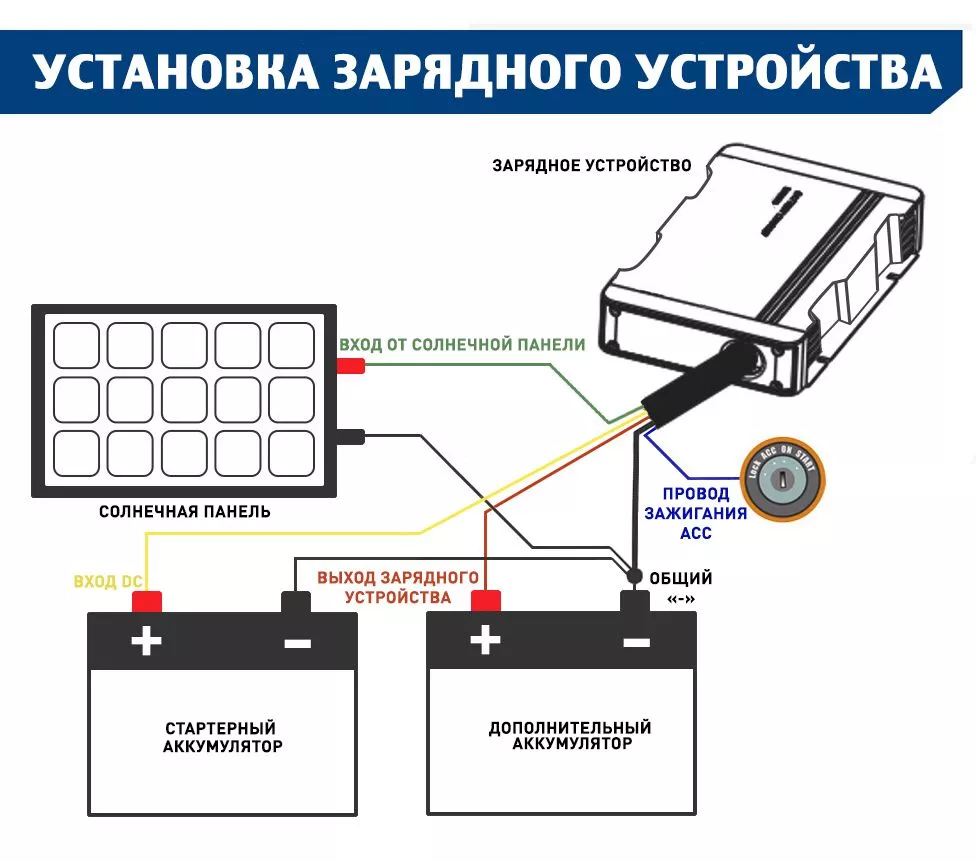

Вход постоянного тока «DC Input».
Для того, чтобы зарядное устройство ЗУ12(24)/12-40BM начало процесс заряда необходимо завести двигатель на транспортном средстве. Зарядное устройство автоматически определит, что стартерная (основная) АКБ начала заряжаться. Процесс заряда дополнительной АКБ автоматически начнется, когда напряжение на стартерной (основной) АКБ поднимется выше 13,2 В для 12 В бортовой сети или 26,2 В для 24 В бортовой сети. При снижении напряжения стартерной (основной) АКБ ниже 12,8 В для 12 В бортовой сети или 25,8 В для 24 В бортовой сети заряд дополнительной АКБ автоматически прекращается.
Для моделей с дополнительным проводом управления «ACC»(голубой провод), если он подключен к замку зажигания: заряд начинается при напряжении стартерной (основной) АКБ выше 12,2 В для 12 В бортовой сети или 24 В для 24 В бортовой сети. Заряд прекращается при напряжении стартерной (основной) АКБ ниже 11,8 В для 12 В бортовой сети или 23,6 В для 24 В бортовой сети.
Вход постоянного тока «Solar Input».

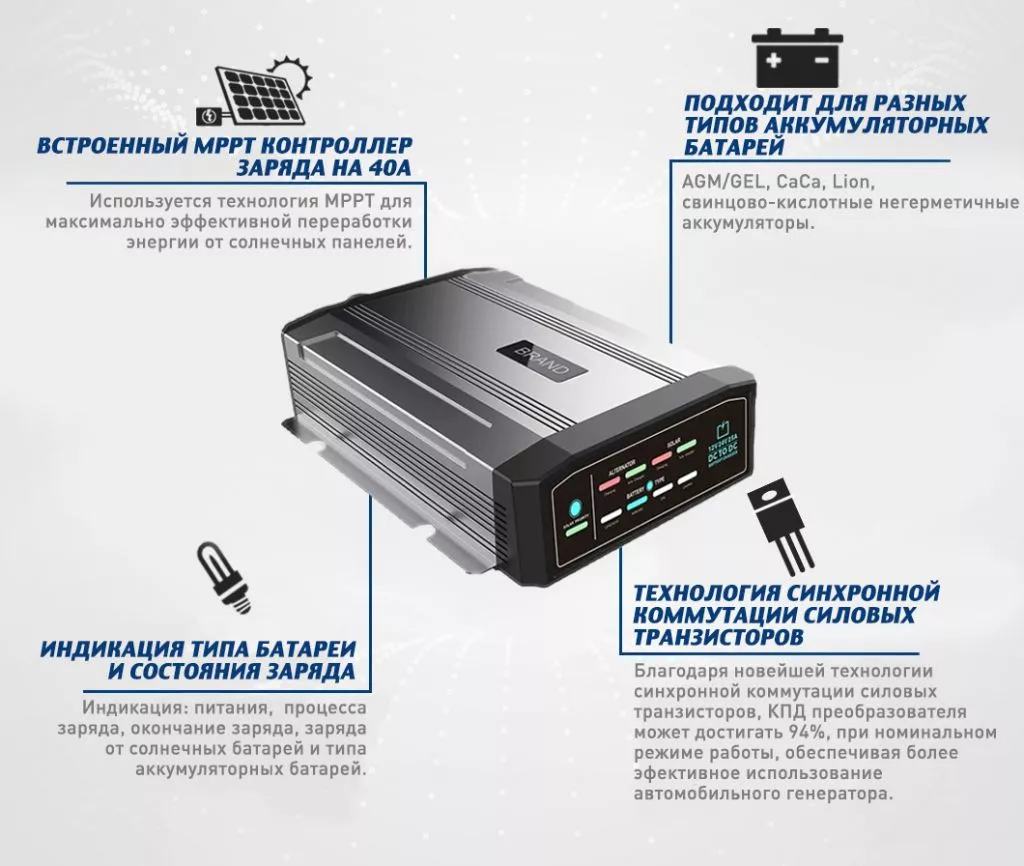

В зарядное устройство ЗУ12(24)/12-40BMвстроен солнечный MPPT контроллер заряда со своим отдельным входом «Solar Input». Для заряда дополнительного АКБ от солнечных панелей на соответствующий вход должна быть подключена солнечная панель. Минимальное напряжение для включения заряда от солнечной панели – 9 В, напряжение отключения – 12 В. Максимальное напряжение на солнечной панели – 32 В. Максимальная мощность подключаемых солнечных панелей – 500 Вт.

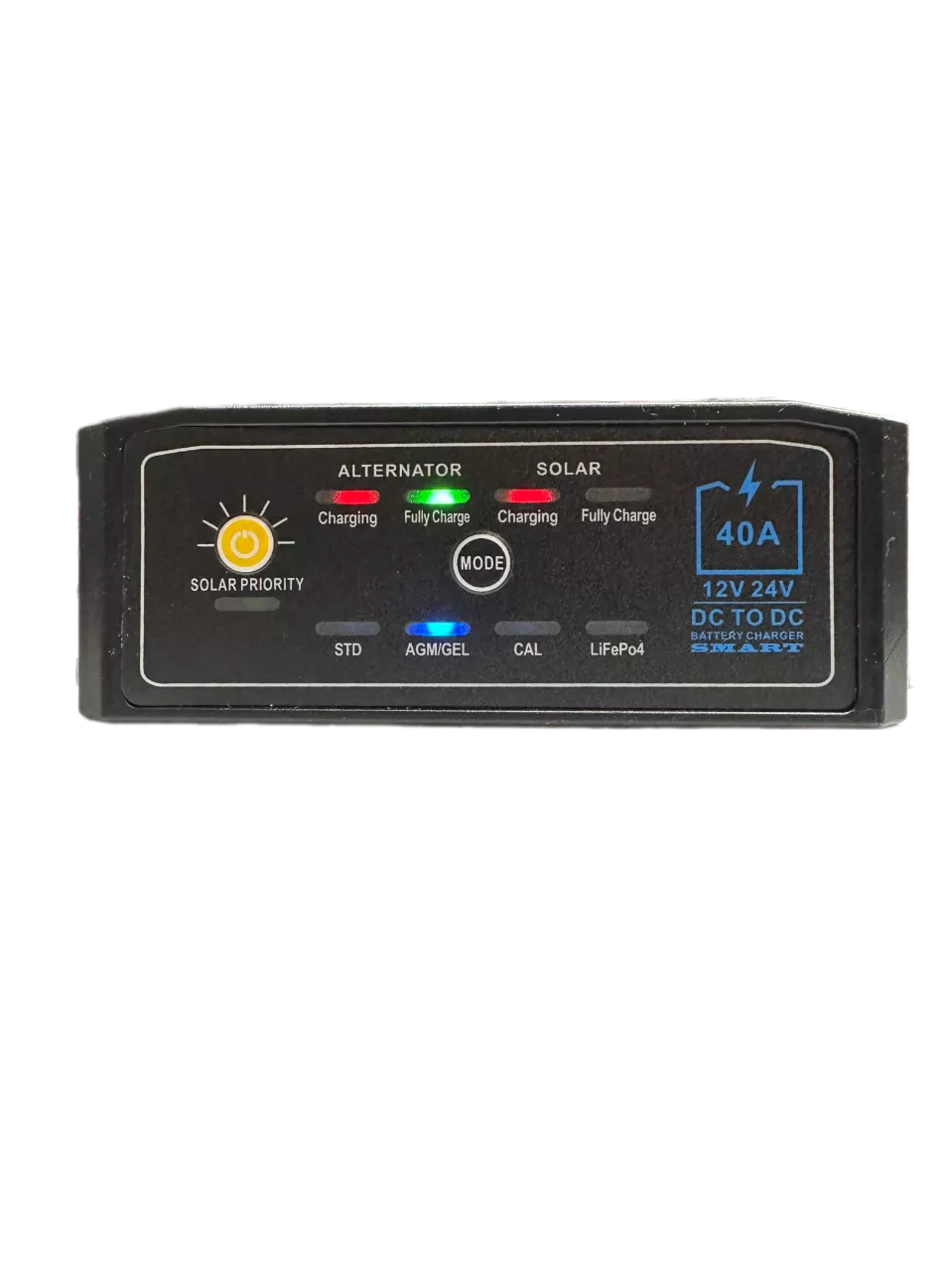

По умолчанию приоритет заряда отдается входу «DC Input». Для выбора приоритета заряда от солнечной панели необходимо нажать кнопку «Solar Priority». Если уровень напряжения и мощности солнечной системы на данный момент времени хватает для заряда дополнительного АКБ, то заряда будет осуществляться от солнечных панелей.
Провод «ACC».
«Провод ACC» может быть задействован для транспортных средств с программно-управляемым («умным») генератором. Для транспортных средств с обычным генератором «Вход ACC» никуда не подключается, его необходимо защитить изоляционным материалом.
Для транспортных средств с программно-управляемым («умным») генератором необходимо соединить «Провод ACC» с блоком включения зажигания (например, точка подключения, где появляется напряжение 12 В (24 В) только тогда, когда ключ (кнопка) зажигания находиться в положении «ON» и, соответственно, напряжение 12 В (24 В) отключается, когда ключ (кнопка) зажигания находиться в положении «OFF»). Обычно место подключения к блоку включения зажигания может быть найдено в блоке предохранителей транспортного средства.
Внимание! Для подключения «Провода ACC» необходимо использовать автомобильный предохранитель, номиналом 1 А.

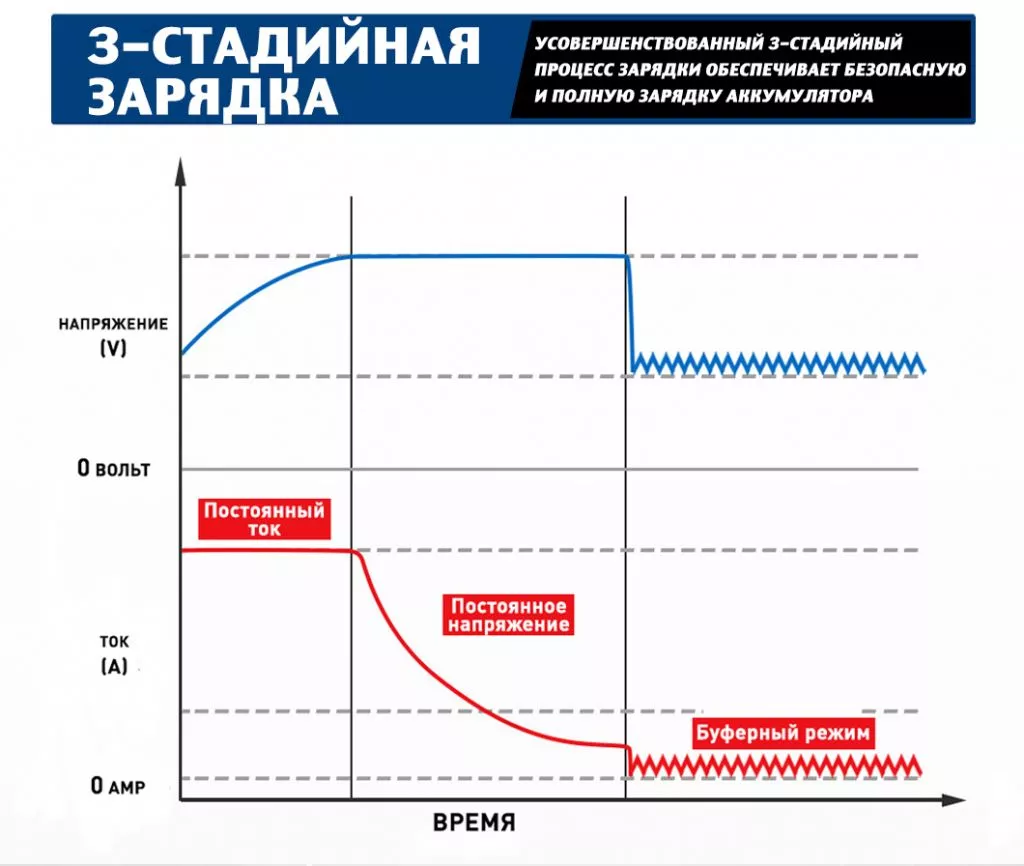

Процесс заряда.

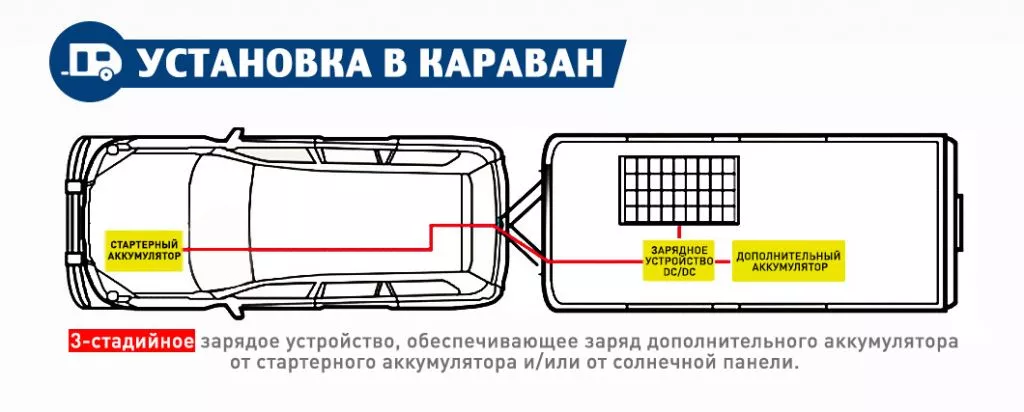

ЗУ12(24)/12-40BM осуществляет 3-стадийный процесс заряда дополнительного АКБ. Это позволяет обеспечить безопасную и полную зарядку аккумулятора, что в свою очередь положительно влияет на срок службы.
